Quelles sont les variations de capacité et de tension des combinaisons d'association des batteries lithium ?

1. Batteries lithium en série : lorsque les tensions s'additionnent, la capacité reste inchangée, mais la résistance interne augmente. L'exemple suivant utilise une batterie lithium ternaire de 3,7 V et 2 Ah.

Par exemple, la variation de tension d'une batterie lithium ternaire simple en série : une cellule de 3,7 V peut être assemblée en une pack de piles avec une tension de 3,7*(N) V selon les besoins (N : nombre de cellules individuelles)

Par exemple : 7,4 V 2 Ah (2 batteries lithium en série)

11,1 V 2 Ah (3 batteries lithium en série)

22,2 V 2 Ah (6 batteries lithium en série)

2. Lorsque les batteries lithium sont connectées en parallèle, la tension reste constante, les capacités s'additionnent et la résistance interne diminue. L'exemple suivant utilise une batterie lithium ternaire de 3,7 V et 2 Ah.

Par exemple, la variation de capacité d'une batterie lithium ternaire simple en parallèle : une batterie individuelle de 2 Ah peut être assemblée en un pack de batterie avec une capacité de 2*(N) Ah (N : nombre de batteries individuelles)

Par exemple : 3,7 V 4 Ah (2 batteries lithium en parallèle)

3,7 V 6 Ah (3 batteries lithium en parallèle)

3,7 V 8 Ah (4 batteries lithium en parallèle)

3,7 V 10 Ah (5 batteries lithium en parallèle)

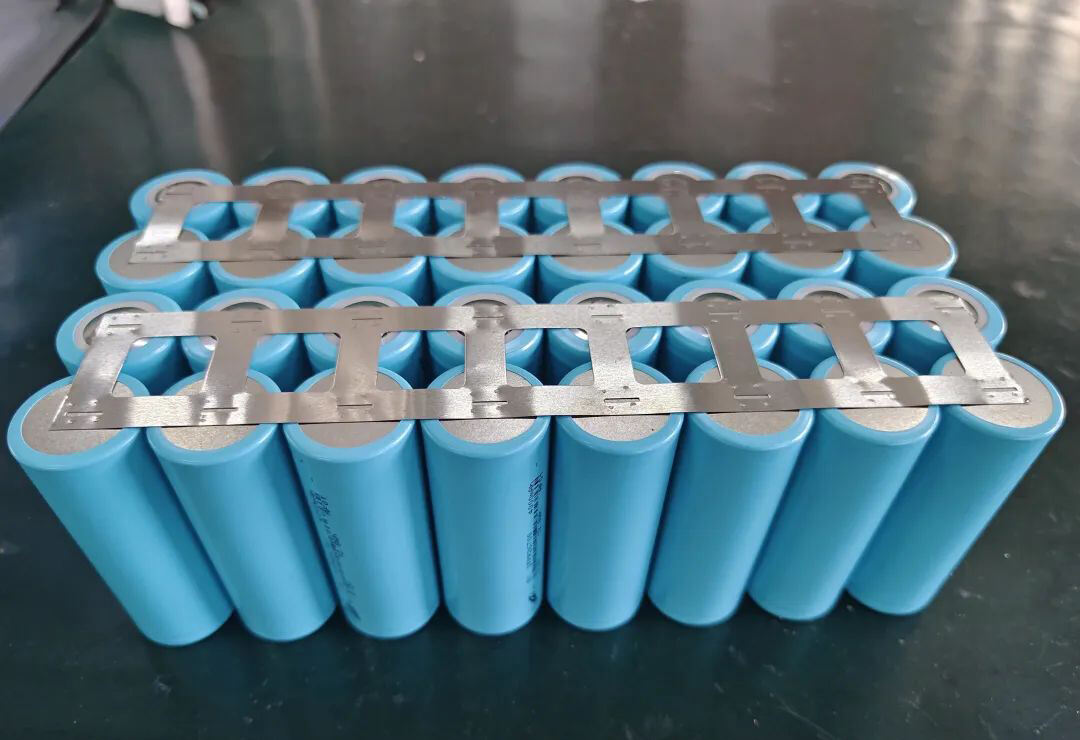

3. Connexion en série et en parallèle des batteries lithium : Le pack de batteries comporte à la fois des connexions en parallèle et en série, ce qui augmente la tension et la capacité. La formule est la suivante : tension 3,7*N, capacité 2*N. (N : nombre de batteries)

Exemple : 7,4 V 4 Ah (2 en série et 2 en parallèle, au total 4 batteries lithium)

7,4 V 6 Ah (2 en série et 3 en parallèle, au total 6 batteries lithium)

                     11,1 V 8 Ah (3 en série et 4 en parallèle, au total 12 batteries lithium)

                     22,2 V 10 Ah (6 en série et 5 en parallèle, totalisant 30 batteries lithium), etc.

Les batteries lithium-ion appariées ci-dessus doivent garantir que la capacité, la tension, la résistance interne et les performances de chaque batterie du pack soient conformes avant d'être assemblées. Une incohérence entraînerait une divergence croissante des paramètres du pack de batteries lithium-ion pendant l'utilisation, provoquant un déséquilibre de tension. À long terme, cela pourrait entraîner une surcharge, une décharge excessive, une perte de capacité, et causer des risques d'explosion et d'incendie.
